工裝板應用介紹

工裝板輸送線，也叫倍數鏈輸送線，由于能實現倍速的功能，另外，加上阻擋器定位，可使工件自由運動或停止，所以，廣泛的應用于電子、機械產品的裝配生產線。

工裝板輸送線工作原理

工裝板可以自由傳送，采用阻擋器定位使工件自由運動或停止，工件在兩端可以自動頂升，橫移過渡。工裝板輸送線可設旋轉、檢測設備、機械手等。采用柔性倍速鏈為輸送介質，工裝板為載體，帶動工件以2倍、3倍于鏈條傳送的速度運行，工位可設置氣動阻擋器、腳踏開關、線內頂升旋轉、頂升移行以及各種裝配、檢測設備，工裝板上也可根據產品的生產工藝配置各種工裝夾具，實現產品的自動化生產。輸送方式由單排鏈?zhǔn)健㈦p排鏈?zhǔn)健⑷沛準讲⒖呻S意組合。

工裝板輸送線的倍速功能是由于輸送機的牽引鏈條上安裝有較大的滾動輪子，這些滾動的輪子除了跟牽引鏈一起運行外，它本身也自轉產生圓周速度，在輪子上面安裝有工裝板，工裝板除了具有牽引鏈的的行進速度外，還具有輪子轉動給予的前進速度，二者疊加起來就形成了比牽引鏈速度快的倍速。

工裝板輸送線特點

工裝板輸送線采用特制的，經表面處理的擠壓鋁合金型材作為導軌，使自流式輸送系統在輸送過程中具有非常好的穩定性和持久性，適合產品大批量連續生產。需要注意的是，工裝板輸送線如果在短時間內未使用的話，要進行全面清潔，如工裝板、風扇、線體、導軌等。

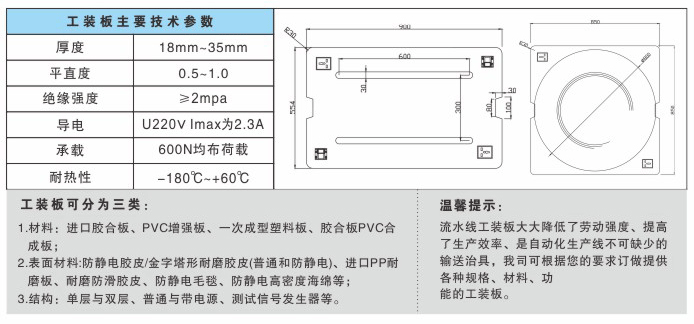

工裝板參數
